Spínací skříňka kompletní GX 390 (el. start)
Spínací skříňka kompletní GX 390 (el. start)

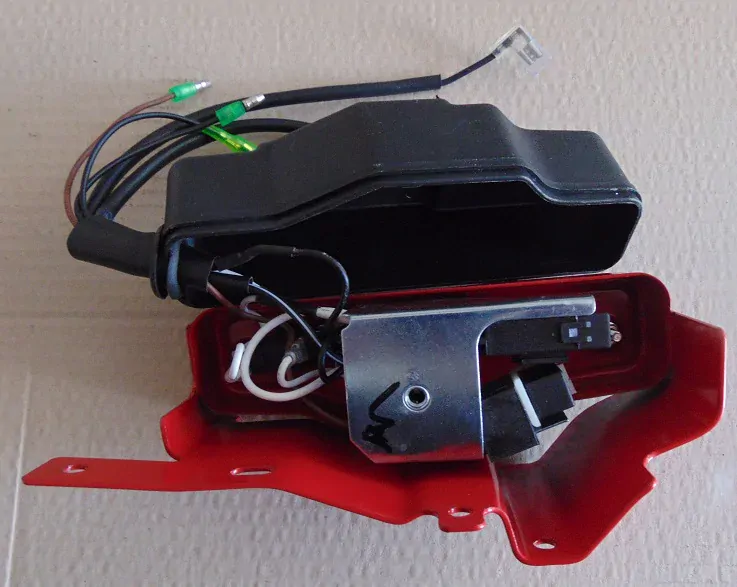

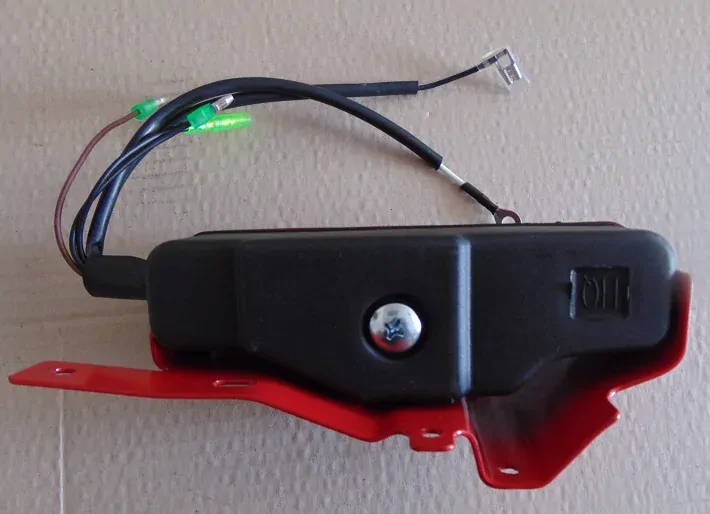

Kompletní spínací skříňka pro motory s elektrickým startem
Obsahuje: spínací skříňku s klíčkem (2ks), usměrňovač a regulátor dobíjení, jistič dobíjení, držák vč. pojistky cívky startéru, kondenzátor.
Zapojení:
Černý drát s očkem = plus baterie, na přívod do startéru.
Černý drát s plochým konektorem = cívka startéru
Černý drát s kulatým konektorem, kolík = zapalovací cívka
Černý drát s kulatým konektorem, dutinka = čidlo hladiny oleje
Hnědý drát s kulatým konektorem, kolík = cívka dobíjení
