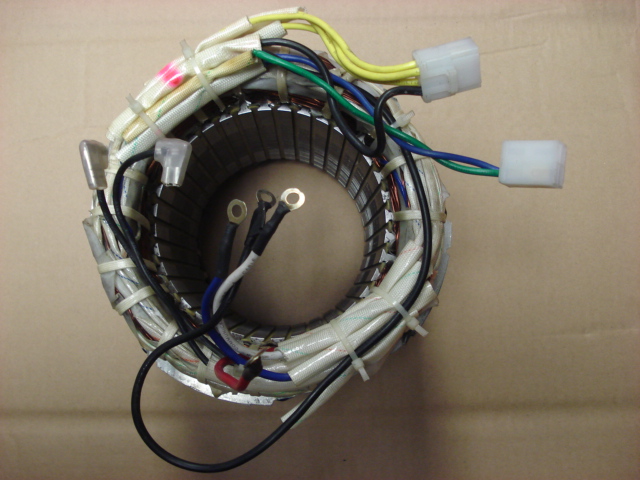

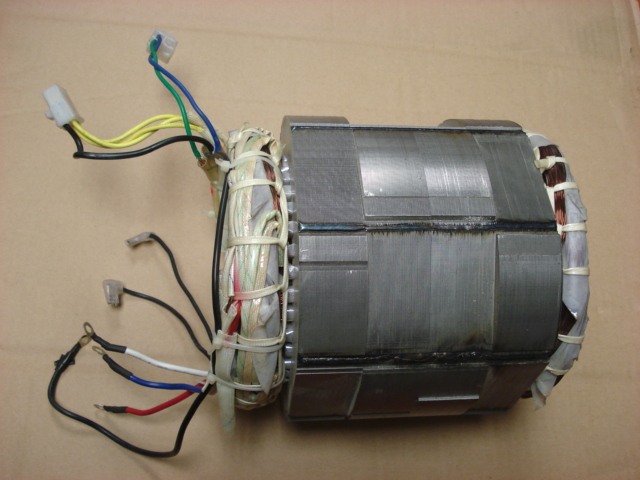

Stator BC60- 3-FÁZOVÝ
Pro elektrocentrály BC 60-3, BC 60E3.
Lze použít také pro 3- fázové elektrocentrály 5-6 kW značky HERON, hodí se také pro 3- fázové elektrocentrály 5-6 kW jiných značek, ale riziko možného poškození vlivem jiných parametrů centrály nese kupující v plném rozsahu, možné poškození nelze reklamovat.
Rozměry: Ø plechů vnější 190 mm, Ø vnitřní 120 mm, délka svazku 140 mm
Elektrické hodnoty: Odpor fáze vinutí (230V, měřeno DC) cca 1,4Ω, indukčnost cca 5,5 mH, měřeno Hameg 8018, 8014, bez rotoru, vyjmutý na izolační podložce.
Vývody silové : N=černá L1-3 fáze=rudá, bílá, modrá
Vývod 12V : 2x černý s konektorem
Zapojení konektoru :
4-pól. konektor, zapojeny jen 2 dráty = napájení AVR, cca 70-100 V
4-pól. konektor: zapojeny 4 dráty žl-žl-žl-če, vzorek napětí, spojeno s vinutím 230 V cca 18-20 V
barvy se mohou lišit!
Ověření funkčnosti generátoru - pouze pro odborníky s elektrotechnickou kvalifikací, napětí jsou životu nebezpečná !!!
- Odpojte všechny vývody ze statoru a rotoru, poznamenejte si umístění jednotlivých vodičů.
- Na vývody uhlíků rotoru připojte regulovatelný zdroj stejnosměrného napětí 0-30V, cca 1 A, pozor na polaritu, + na levý vývod . Po nastartování motoru a otáčkách motoru 3000ot/min při napětí na vývodech uhlíků 30 V a odběru cca 0,5-0,6 A by mělo být na vývodu 230V/50Hz napětí asi 210-240 V/50 Hz a na vývodu vzorku napětí pro AVR cca 18-20V. V nouzi lze použít 2 baterie 12 V v serii, potom by mělo být na vývodu 230V/50Hz napětí asi 170-190V
- Jsou-li uvedená napětí v uvedených mezích, je generátor v pořádku a lze namontovat toto AVR. Nejsou-li uvedená napětí v uvedených mezích, je pravděpodobně vadný stator nebo rotor.
